Ansys Motor-CAD

Ansys Motor-CAD es una herramienta de diseño de máquinas eléctricas especializada para la simulación multifísica rápida en todo el rango de funcionamiento par-velocidad.

Características principales

1. Se integra con Ansys Maxwell y otros solucionadores de física.

Ansys Motor-CAD se conecta a Ansys Maxwell para realizar análisis electromagnéticos avanzados en 2D y 3D. Para la predicción de ruido, vibraciones y sonidos (psicoacústicos) en máquinas eléctricas, Ansys Motor-CAD se integra con Mechanical y VRXPERIENCE. Además, se conecta con los solucionadores CFD de Ansys y aprovecha las técnicas de refrigeración por aire, agua y aceite para el diseño y análisis de sistemas de refrigeración, así como para proporcionar retroalimentación al modelo térmico de Motor-CAD.

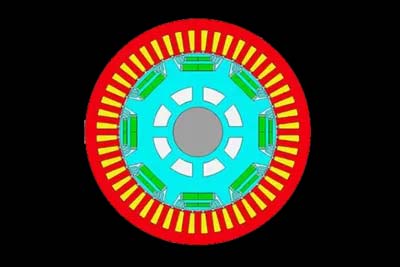

2. Diseño electromagnético y térmico basado en plantillas

Las plantillas geométricas completas y potentes permiten explorar todo el espacio de diseño de máquinas eléctricas. Estas plantillas abarcan una amplia gama de tecnologías, topologías y sistemas de refrigeración. Las opciones de parametrización basadas en relaciones son una novedad que proporciona capacidades sin precedentes para la optimización del diseño paramétrico.

3. Simulación de acoplamiento de control electromagnético-térmico

El análisis multifísico acoplado desde el inicio del proceso de diseño y los algoritmos de control integrados permiten realizar pruebas virtuales teniendo en cuenta los efectos de la temperatura durante ciclos de conducción transitorios o en estado estacionario.

4. Diseño para debilitamiento de campo

El diseño de máquinas eléctricas modernas requiere un análisis de rendimiento en todo el rango de par/velocidad de funcionamiento. Motor-CAD permite a los diseñadores analizar de forma fácil y rápida el rendimiento de sus diseños en todo el rango de funcionamiento, incluyendo el comportamiento ante el debilitamiento del campo eléctrico.

5. Simulación de par continuo y par máximo dependiente de la temperatura

Evalúe rápidamente los diseños en función de los requisitos completos de rendimiento multifísico, como las características de par/velocidad máximas y continuas.

6. Efectos de fabricación e interfaz

La simulación de cualquier máquina eléctrica requiere comprender los efectos de la fabricación y el impacto de las variaciones en el proceso de fabricación sobre el rendimiento. Motor-CAD incorpora conocimientos que guían a los ingenieros en la configuración adecuada de los efectos de la fabricación y permite un análisis de sensibilidad sencillo para comprender el impacto de las variaciones de fabricación en el rendimiento.

7. Optimización basada en proporciones

Motor-CAD es la herramienta ideal para la optimización del diseño de máquinas eléctricas. Su potente optimización basada en ratios permite explorar fácilmente el espacio de diseño, mientras que el análisis multifísico acoplado posibilita la evaluación de cada diseño candidato en función de la especificación de rendimiento completa.

8. Análisis de la fuerza magnética

Extrae y visualiza automáticamente las fuerzas magnéticas en función del tiempo y el espacio, en todo el rango de funcionamiento. Esto permite el análisis NVH (ruido, vibración y aspereza) de un diseño.

Ansys Motor-CAD

Características principales

1. Se integra con Ansys Maxwell y otros solucionadores de física.

2. Diseño electromagnético y térmico basado en plantillas

3. Simulación de acoplamiento de control electromagnético-térmico

4. Diseño para debilitamiento de campo

5. Simulación de par continuo y par máximo dependiente de la temperatura

6. Efectos de fabricación e interfaz

7. Optimización basada en proporciones

8. Análisis de la fuerza magnética

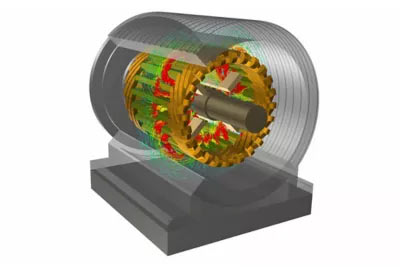

Simulación multifísica rápida en todo el rango de funcionamiento par-velocidad.

Especificaciones rápidas

Topologías magnéticas basadas en plantillas

Topologías de refrigeración basadas en plantillas

Red termofluídica acoplada 3D

Análisis de elementos finitos 2D acoplado con solución analítica

Ciclo de trabajo dependiente de la temperatura

Análisis de elementos finitos (FEA) estructural lineal 2D

Geometrías DXF y programables

Sesgo de múltiples rebanadas

Térmica en estado estacionario y transitoria

CFD, FEA y correlaciones empíricas

Cálculos de eficiencia y mapas de pérdidas
